Máquina de solda automática
Você está aqui: Casa / Máquina de solda automática

Máquina de solda automática com rotação de 360 ​​graus em Y de 360 ​​graus de cabeça única de 4 eixos

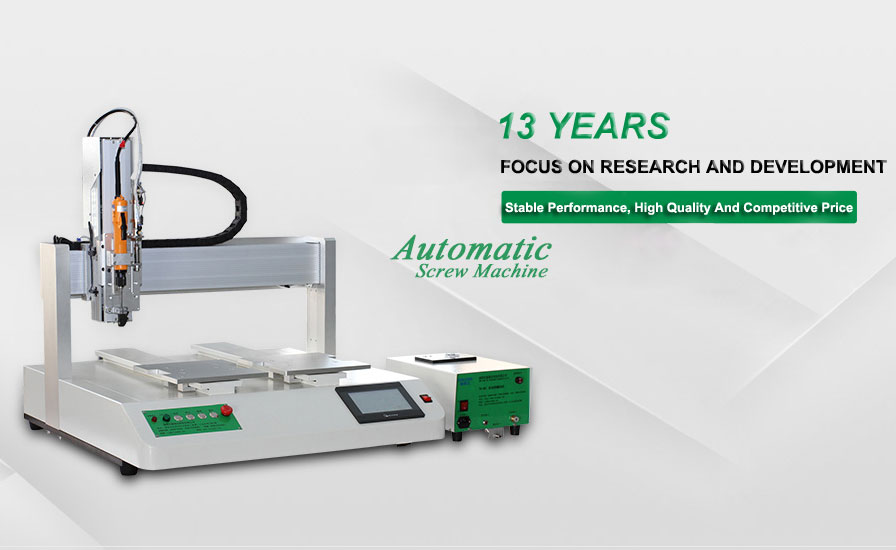

Solução de máquina de parafuso automática do tipo coordenada de plataforma

Princípio de trabalho:

A máquina de travamento de parafuso de plataforma dupla com chave de fenda única é composta principalmente de sistema de transporte automático de parafuso, plataforma de movimento x-y-z, sistema de controle e sistema de travamento. Por meio de alimentação por sopro de ar e movimento através do eixo de coordenadas XYZ, o posicionamento preciso da peça de trabalho é realizado. A ação de bloqueio é concluída de uma vez, sem intervenção manual.

A máquina de travamento de parafuso de plataforma dupla com chave de fenda única é composta principalmente de sistema de transporte automático de parafuso, plataforma de movimento x-y-z, sistema de controle e sistema de travamento. A eficiência do trabalho é muito maior do que o trabalho manual tradicional, amplamente utilizado em aparelhos digitais, eletrônicos, pequenos aparelhos, interruptores, lâmpadas, LED e brinquedos. Alta eficiência, versatilidade / flexibilidade.

Instruções para seleção de produto:

1. O uso de vários tipos de parafusos, o comprimento total do parafuso deve ser superior a 1,3 vezes o diâmetro da porca.
2. Faixa de parafuso: m1-m6.
3. Cabeça do parafuso ou padrão: palavra, cruz, triângulo, flor de ameixa, soquete hexagonal, cabeça H e assim por diante.
4. Tratamento da superfície do parafuso: níquel elétrico, preto do potenciômetro, galvanização colorida, galvanização branca, revestimento de cobre.
5. Material do parafuso: ferro, cobre, aço inoxidável, etc.
6. Parafusos de materiais: plástico, ferro, alumínio, etc.
7. O comprimento total dos parafusos não deve ser superior a 40 mm
8. Adequado para aparelhos digitais, eletrônicos, pequenos, interruptores, lâmpadas, LED, brinquedos e outros produtos.

Especificação:

Modelo Máquina de solda automática TD101
Dimensão (L * L * A) (mm) 815 * 600 * 880 mm
Peso (kg) 65
Faixa de operação (X * Y * Z) (mm) 380 * 380 * 80 mm
Machados 4 eixos (X, Y, Z, R)
Sistema de controle Controlador de movimento ou PLC + Teach Pendant
Modo de direção Motor de passo de precisão + correia dentada
Velocidade de movimento X, Y 600-800MM / S, Z 400MM / S,
Fio de solda Φ0,4 ~ 1,2 mm
Controle de alimentação Motor de passo de precisão
Velocidade de alimentação 1-50 MM / S
Resolução de alimentação 0,1 MM
Precisão repetida +/- 0,02 MM
Potência de aquecimento 150W
Fonte de energia AC 220V 50Hz (opcional)
Faixa de controle de temperatura 0-550C °
Precisão do controle de temperatura +/- 1C °
Requisito de pressão de ar 0,4 a 0,6 MPa (4 a 6kg / cm2) como ar seco
Painel de controle Ensinar pingente
Interface externa USB + RS232
Método de Soldagem Solda de ponto / solda de arrasto
Limpeza de ponta de ferro Purificação do ar
Temperatura de trabalho 5-40C °
Umidade de Trabalho 20-90% UR

Vantagens da máquina de solda automática

1. O tubo do forno é feito de produção de placa de titânio de nível militar importado (titânio é amplamente utilizado na aviação, aeroespacial, químico, biológico, etc), incluindo titânio acima de 99,56%. No longo prazo, 400 graus de alta temperatura, resistência à corrosão, luta com ácido, e não as características de estanho, e todos têm o relatório de autenticação SGS, é a melhor escolha de lição de casa sem chumbo.


2. A tecnologia de autoajuste do termostato PID, saída de relés de estado sólido, ± 2 graus de erro de temperatura, com função de compensação de temperatura, garante que a temperatura e a temperatura real sejam as mesmas.


3. Aquecedor de cerâmica e termopar são componentes de produção importados, a alta eficiência da febre WaiReShi, longa vida, economiza energia elétrica.


Função 4.Automatic ON / OFF, economize tempo de estanho derretido.


5. Panela de estanho de mesa com aparência de placa de ferro de 1,5 mm, durável, tinta branca de arroz pulverizada na superfície.


6. grande superfície de soldagem, aplique a placa de PCB de soldagem de empresa eletrônica.

Características

O robô de solda consiste no pingente de ensino e no hospedeiro da máquina de solda que consiste na solda

unidade controladora, o alimentador de solda e a unidade de ferro.

1. Você pode definir facilmente o pré-aquecimento, o tempo de aquecimento e outras condições de soldagem por meio do controle remoto.
2. O tipo de desktop pode ser colocado na linha de produção.

3. O design multi-eixo em liga de alumínio de alta rigidez garante confiabilidade e precisão.

4. Alimentação automática de solda.
5. Flexibilidade: os acessórios universais padrão são adequados para uma ampla gama de requisitos de produção.

6. Tela de toque mais amigável ou operação pendente de ensino, fácil de operar.

Parâmetros técnicos externos e funções de teste manual podem ser ajustados diretamente pelo técnico.

7. A máquina tem as funções de solda por ponto, solda por arrasto, limpeza automática, deslocamento, etc. Ela tem funções como correção de posição, modificação de lote, cópia de matriz, tradução de gráficos, zoom de gráficos, posicionamento automático e assim por diante.

8. Além de inserir coordenadas e ensinamentos, a máquina também suporta a importação de gráficos de computador. Os gráficos no computador podem ser convertidos em arquivos PLT ou arquivos de código G e então convertidos pelo controlador em um arquivo de processo de soldagem para processamento.

9. Cada arquivo de processamento pode armazenar 100.000 pontos de processamento e o espaço de armazenamento do arquivo host é 256M. O sistema também suporta funções de leitura e gravação do disco U, você pode ler e gravar arquivos de processamento do disco U diretamente. O teach pendant pode armazenar arquivos do processo de soldagem, arquivos de configuração do sistema e vários dispositivos podem usar o teach pendants para copiar arquivos do processo de soldagem ou arquivos de configuração do sistema uns para os outros (ele também pode usar a cópia do disco U).

10. Sistema de filtro de purificação de fumaça (opcional)

11. A máquina de solda pode funcionar sem uma conexão do controlador.

12. ODM ou OEM está OK.

Padrão de ajuste:

Sistema de alimentação:sistema de alimentação pesquisado e desenvolvido de forma independente, adotando o método de alimentação soprado a ar (considerando a proporção do diâmetro da porca para o comprimento total da rosca), adotando alimentação por turbina, classificando e organizando automaticamente, filtrando parafusos anormais e fornecendo materiais de ar automaticamente. Máquinas de alimentação de rosca diferentes não são gerais (a tolerância do parafuso é inferior a ± 0,2 mm) devido aos diferentes diâmetros da tampa e do dente dos parafusos.

Trilho de chumbo:Trilho de guia HIWIN de Taiwan e trilho de chumbo (precisão ± 0,02 mm), o movimento de posição dupla do eixo Y é conduzido por um motor de alimentação de circuito fechado, o módulo de movimento é um módulo de trilho de chumbo de trilho de guia linear.

Instruções de controle:a máquina principal adota o controle PLC omron, a interface homem-máquina Taiwan Weinview.PLC pode controlar a programação, pode ser programado diretamente na interface homem-máquina, o PLC pode armazenar o valor coordenado de 40 peças (cada peça aponta menos de 50).

Itens de inspeção:inspeção do dente deslizante do parafuso, inspeção do bloqueio de vazamento do parafuso, bloqueio ruim (prompt de alarme)

Chave de fenda:Lote elétrico de velocidade Taiwan KILEWS (opcional)

Instruções para seleção de produto:

1. O uso de vários tipos de parafusos, o comprimento total do parafuso deve ser superior a 1,3 vezes o diâmetro da porca.

2. Faixa de parafuso: m1-m6.

3. Cabeça do parafuso ou padrão: palavra, cruz, triângulo, flor de ameixa, soquete hexagonal, cabeça H e assim por diante.

4. Tratamento da superfície do parafuso: níquel elétrico, preto do potenciômetro, galvanização colorida, galvanização branca, revestimento de cobre.

5. Material do parafuso: ferro, cobre, aço inoxidável, etc.

6. Parafusos de materiais: plástico, ferro, alumínio, etc.

7. O comprimento total dos parafusos não deve ser superior a 40 mm

8. Adequado para aparelhos digitais, eletrônicos, pequenos, interruptores, lâmpadas, LED, brinquedos e outros produtos.
